"Walpurgy" ist, wie es der Name schon vermuten lässt, eine Fantasieortschaft, ein etwas verschlafenes Dörfchen in einer typischen romantischen Modellbahnlandschaft.
Der Gleisplan der kleinen Anlage entspricht dem in sich verschlungenen doppelten Oval, mit dem eine längere Strecke erreicht wird. Ausreichende Bahnsteiglängen sind bei den gegebenen Abmessungen nur mit Innenbogenweichen zu erzielen.
Da die Weichen bei der Anlagengrösse alle gut erreichbar sind, habe ich sie als Handweichen eingebaut. Über die Stopweichen-Funktion lassen sich die Bahnhofsgleise an- und abschalten. Zur Verdrahtung der Anlage sind lediglich die zwei Anschlusskabel für den Fahrsttrom notwendig.
Walpurgy
Einen ausführlichern Baubericht der Anlage gibt es unter 'Anlagenbau' auf der "9mm"-Webseite:
www.neun-mm.ch.vu

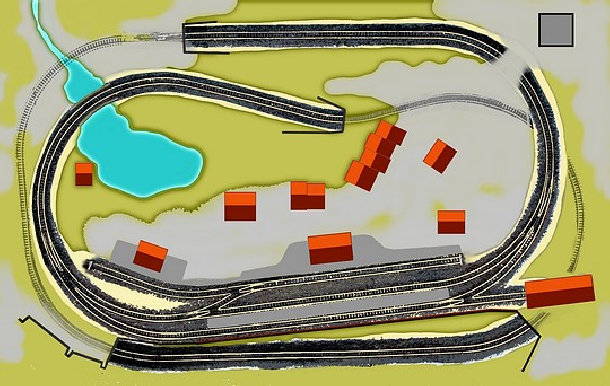

Den farbigen Gleisplan oben habe ich im Nachhinein gezeichnet, um das ganze etwas anschaulicher darzustellen.
Der "Original-Gleisplan" ist lediglich eine Skizze, die die Grundidee der Anlage zeigt. Den genauen Gleisverlauf habe ich sozusagen 1:1 durch verlegen derr Gleise auf der Grundplatte festgelegt.

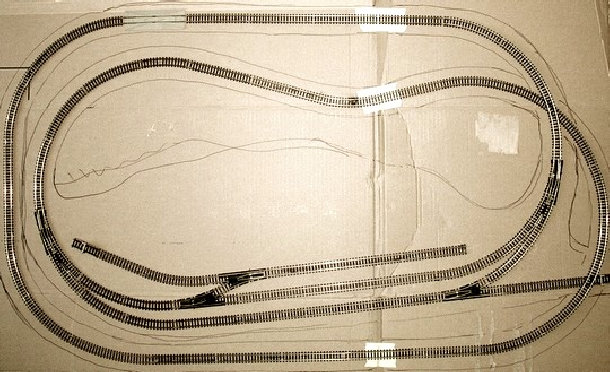

Die Gleise sind in ihrer endgültigen Lage verlegt und das Trassee zum Zuschneiden eingezeichnet.

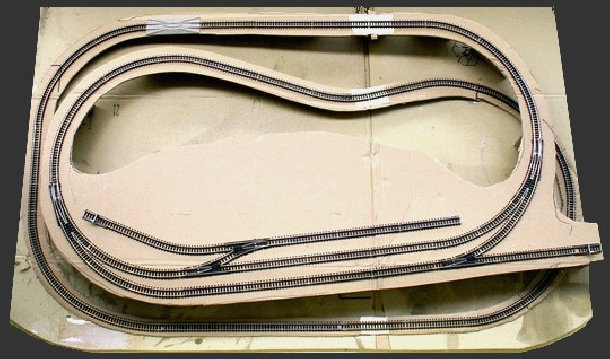

So sieht die fertig aufgebaute Gleisanlage mit zugeschnittenem Trassee aus.
